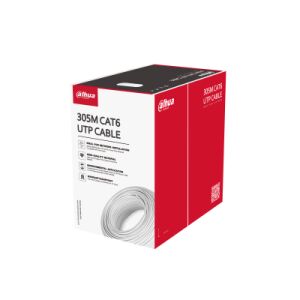

| Kablo Tipi | : | Ağ Kablosu |
| Kablo Uzunluğu | : | 305 Metre |
| Renk | : | Beyaz |
|
Kondüktör |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Malzeme |
Oksijensiz bakır (%99,97 saflık) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Çap |
0,53 mm ± 0,01 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yalıtım |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Malzeme |
HDPE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Ortalama Kalınlık |
0,21 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Çap |
0,95 mm ± 0,1 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Renk (4 Çift) |
Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ayırıcı |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Malzeme |
PE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Şartname |
Yarı saydam 4,5 × 0,4 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kordonu yırt |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Malzeme |
Polyester |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Şartname |
500D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kılıf |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Malzeme |
PVC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Ortalama Kalınlık |
0,5 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Çap |
6,0 mm ± 0,3 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Renk |
Beyaz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Elektriksel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maks. Tek İletkenin DC Direnci |
8,7Ω/100m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Yalıtım direnci |
5000MΩ·km |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maks. DC Direnç Dengesizliği |
%2 (çift içi), %4 (çiftler arası) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dielektrik gücü |
1KV DC ile 1 dakika boyunca arıza yok |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bulaşma |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Karakteristik Empedans |
100 ± 15Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yakın Uç Çapraz Konuşma |
≥39,30 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maks. zayıflama |
34,8 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Geri dönüş kaybı |
≥17,3 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mekanik |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerilme direnci |
Kılıf≥13,5 MPa, yalıtım≥16 MPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kopma Uzaması |
Kılıf≥%150, yalıtım≥%300 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kurulum Bükme Yarıçapı |
>Dış kablo çapının 8 katı |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kopma Noktasında İletken Uzaması |
≥%10 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Çevresel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yalıtım Büzülmesi |
≤%5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yalıtımın Renk Geçişi Direnci |
Taşıma yok |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kılıfın Çekme Mukavemeti ve Yaşlandırma Sonrası Kopma Uzaması |
≥12,5 MPa, ≥%100 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Düşük Sıcaklıkta Bükme Testi |
Testten sonra çatlama yok |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Isı Şoku Testi |
Testten sonra çatlama yok |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Çalışma sıcaklığı |
–20°C ila +60°C (–4°F ila 140°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kurulum Sıcaklığı |
0°C ila +50°C (32°F ila 122°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Depolama Sıcaklığı ve Nemi |
–10°C ila +40°C (14°F ila 104°F), <%60 (RH) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Güvenlik |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dikey Yangın Yayılma Testi |
IEC 60332-1-2'ye uygun |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ambalajlama |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kablo uzunluğu |
305,0 m (1000,66 ft) ± 1,5 m (4,92 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Karton İçi Boyutları |
416,0 mm × 412,0 mm × 220,0 mm (16,37" × 16,22" × 8,66") (U × G × Y) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Paketleme Yöntemi |
305,0 m (1000,66 ft) bir karton, içinde 2 karton bulunan bir koruma kartonu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Net ağırlığı |
≥10,5 kg (23,15 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Brüt ağırlık |
≥11,5 kg (25,35 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
uyma |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yönetici Standartları |
Q/DXJ 067-2019, EN50575-2014 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sertifikasyon |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sertifikasyon |
CPR ECA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
İletim Özellikleri (20°C'de 100 m) (68°F'de 328,08 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Frekans (MHz) |
Faz gecikmesi ≤ ns |
IL ≤ dB |
TCL≥ dB﹡ |
EL TCTL≥ dB﹡ |
SONRAKİ ≥ dB |
PS SONRAKİ ≥ dB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
bilinmiyor |
bilinmiyor |
50.0 |
35.0 |
bilinmiyor |
bilinmiyor |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
552.0 |
4.0 |
44.0 |
23.0 |
66.3 |
63.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8 |
547.0 |
5.6 |
41.0 |
16.9 |
61.8 |
58.8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
545.0 |
6.4 |
40.0 |
15.0 |
60.3 |
57.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
543.0 |
8.1 |
38.0 |
10.9 |
57.2 |
54.2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
542.0 |
9.0 |
37.0 |
9.0 |
55.8 |
52.8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
541.0 |
10.1 |
36.0 |
7.0 |
54.3 |
51.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30﹡ |
540.6 |
11.0 |
35.2 |
5.5 |
53.1 |
50.1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31.25 |
540.0 |
11.3 |
35.1 |
bilinmiyor |
52.9 |
49.9 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
62.5 |
539.0 |
16.3 |
32.0 |
bilinmiyor |
48.4 |
45.4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
538.0 |
21.0 |
30.0 |
bilinmiyor |
45.3 |
42.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
200 |
537.0 |
30.7 |
27.0 |
bilinmiyor |
40.8 |
37.8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
250 |
536.0 |
34.8 |
26.0 |
bilinmiyor |
39.3 |
36.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Frekans (MHz) |
EL FEXT ≥ dB |
PS EL FEXT ≥ dB |
RL ≥ dB |
Gecikme çarpıklığı ≤ ns |
Zc(Ω) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
bilinmiyor |
bilinmiyor |
bilinmiyor |
bilinmiyor |
bilinmiyor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
56.0 |
53.0 |
23.0 |
45.0 |
100±15 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8 |
49.9 |
46.9 |
24.5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
48.0 |
45.0 |
25.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
43.9 |
40.9 |
25.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
42.0 |
39.0 |
25.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
40.0 |
37.0 |
24.3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30﹡ |
38.5 |
35.5 |
23.8 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31.25 |
38.1 |
35.1 |
23.6 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
62.5 |
32.1 |
29.1 |
21.5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
28.0 |
25.0 |
20.1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
200 |
22.0 |
19.0 |
18.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
250 |
20.0 |
17.0 |
17.3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
